الموضوع: عاجل : [لخبراء الدوائر الكهربية Circuit] كيف يمكن عمل هذه الدائرة الكهربية

السلام عليكم
قررت اعمل مشروع بسيط
لكن لسا جديد فى موضوع الدوائر

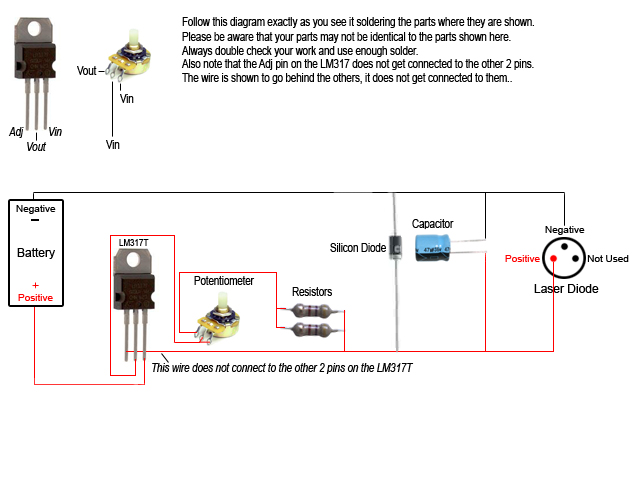

هذه صورة الدائرة اللى المفروض تتنفذ


اولا اللوحة اللى هركب عليها الحاجات دى اسمها ايه ? اقول للبائع ايه ؟ هل هى breadboard ؟
ثانيا >
اعتقد ان ال ressistors وال capacitor متواجدين فى كل مكان
لكن هل باقى هذه الادوات متوافرة فى الاسواق ام هى نادرة
واللحام هستخدم ايه ؟ قصدير ولا نحاس ولا ايه
وسؤال اخير >
الدايرة دى شكلها صعبة ولا سهلة لانى معرفش اى حاجة فيها ودى اول مرة ليا؟

الصورة مثل توقيعك
Not Available

بخصوص ما ذكرت هناك بوردات للتعليم تكون فيها فتحات تركب فيها الوصلات من الخارج
منها حجم صغير ووسط وكبير الكبيرة تصل ل 80 جنيه حسب ما أذكر

اما المكونات تجد لها بائعين للأسف معظمهم يضرب الاسعار للطلاب كونهم ليس لهم خبرة في الأسعار ولكن ستجد لديهم كل ما تحب
ولو احتجت ال ic's ستخبرهم برقمه فقط ويأتونه لك
لديهم خبرة حتي غير المتعلم منهم بكل شئ

المشاركة الأصلية كتبت بواسطة محب الله ورسوله

الصورة مثل توقيعك
Not Available

بخصوص ما ذكرت هناك بوردات للتعليم تكون فيها فتحات تركب فيها الوصلات من الخارج
منها حجم صغير ووسط وكبير الكبيرة تصل ل 80 جنيه حسب ما أذكر

اما المكونات تجد لها بائعين للأسف معظمهم يضرب الاسعار للطلاب كونهم ليس لهم خبرة في الأسعار ولكن ستجد لديهم كل ما تحب
ولو احتجت ال ic's ستخبرهم برقمه فقط ويأتونه لك
لديهم خبرة حتي غير المتعلم منهم بكل شئ

شكرا على ردك
رابط اخر للصورة >


هل النخيلى مول افضل واحد متخصص فى الحاجات دى ولا فى احسن ؟
-------------
ولو عايز شكل البورد اللى هركب فيها الحاجات يكون زى كده >


هل دى لها اسم معين ؟؟
وسؤال اخير
ايه اكتر حاجة ممكن تحصل لو ركبت الحاجات غلط على البورد ووصلتها ببطارة 9 فولت
ThanQ

تحية طيبة و بعد

(( عذراً ما كُتب أدناه كُتب في عُجالة المعذرة )) << عندي إختبارات ..



الدائرة جداً بسيييييييييييييييييييييييطة و حلوة ..


بالنسبة للبورد .. فيه عدة أنواع .. منها ما هو عبارة عن بورد مطلي بالنحاس .. و ترسم عليه بقلم خاص و تحطه في مادة تذوب النحاس عدا الخطوط تبع الدائرة اللي رسمتها ..


و فيه نوع ثاني تحط الرسم تبعتك تبع الدائرة في سلايد و تحطه في جهاز يصور لك الدائرة على البورد ..


ما علينا من الكلام البلدي ..


بالنسبة لأنواع البوردات يا طويل العمر فيه أنواع كثيرة منها :


1) single sided
2) double sided
3) multi layer

لكن لمشروعك ما راح تحتاج إلا تروح المحل و تقوله أبغى PCB ..


<< printed circut borad


أي شكل و بأي طريقة إنت تقدر تتحكم في الدائرة و شكلها و طولها و حجمها و تقص البورد على كيفك ..


راح تحتاج إنك تلّحم soldring ..


و الدائرة أعتقد إنها مجرد سويتش أون و أوف لـ ديود ..


-------------------

اكثر شي ممكن يصير لك .. تنحرق الريزستورات ( المقاومات ) و تخرب الدائرة و ما تشتغل

و الأدوات متوفرة .. في أي مكان مختص بالإلكترونيات لو إنك في جدة مالك غير الصحيفة خخخخخخ فيها أي شي تبغاه إلكتروني



بالنسبة للحام نسيت أقولك


راح تحتاج إلى soldring iron ( مسدس لحام ) و solder ( مادة تلحيم ) lead


الـ ratio حقه 60/40 هو أفضل شي يعطيك لمعة و ما يتعبك و القطر تبعه 0.8 علشان ينشف أسرع و يذوب أسرع


ملاحظة :

بالنسبة للبورد اللي إنت حاطه لو إستخدمته راح تربط بين الـ component بأسلاك .. !!


لو البورد ما فيه حوفر .. راح تحتاج لـ dril صغيرون و نفس الشي اللي شرحته لك بالنسبة لإذابة النحاس ..



موفق ..


محمد - هندسة إلكترونيات كلية ينبع الصناعية

المشاركة الأصلية كتبت بواسطة Yics.net

تحية طيبة و بعد

(( عذراً ما كُتب أدناه كُتب في عُجالة المعذرة )) << عندي إختبارات ..



الدائرة جداً بسيييييييييييييييييييييييطة و حلوة ..


بالنسبة للبورد .. فيه عدة أنواع .. منها ما هو عبارة عن بورد مطلي بالنحاس .. و ترسم عليه بقلم خاص و تحطه في مادة تذوب النحاس عدا الخطوط تبع الدائرة اللي رسمتها ..


و فيه نوع ثاني تحط الرسم تبعتك تبع الدائرة في سلايد و تحطه في جهاز يصور لك الدائرة على البورد ..


ما علينا من الكلام البلدي ..


بالنسبة لأنواع البوردات يا طويل العمر فيه أنواع كثيرة منها :


1) single sided
2) double sided
3) multi layer

لكن لمشروعك ما راح تحتاج إلا تروح المحل و تقوله أبغى PCB ..


<< printed circut borad


أي شكل و بأي طريقة إنت تقدر تتحكم في الدائرة و شكلها و طولها و حجمها و تقص البورد على كيفك ..


راح تحتاج إنك تلّحم soldring ..


و الدائرة أعتقد إنها مجرد سويتش أون و أوف لـ ديود ..


-------------------

اكثر شي ممكن يصير لك .. تنحرق الريزستورات ( المقاومات ) و تخرب الدائرة و ما تشتغل

و الأدوات متوفرة .. في أي مكان مختص بالإلكترونيات لو إنك في جدة مالك غير الصحيفة خخخخخخ فيها أي شي تبغاه إلكتروني



بالنسبة للحام نسيت أقولك


راح تحتاج إلى soldring iron ( مسدس لحام ) و solder ( مادة تلحيم ) lead


الـ ratio حقه 60/40 هو أفضل شي يعطيك لمعة و ما يتعبك و القطر تبعه 0.8 علشان ينشف أسرع و يذوب أسرع


ملاحظة :

بالنسبة للبورد اللي إنت حاطه لو إستخدمته راح تربط بين الـ component بأسلاك .. !!


لو البورد ما فيه حوفر .. راح تحتاج لـ dril صغيرون و نفس الشي اللي شرحته لك بالنسبة لإذابة النحاس ..



موفق ..


محمد - هندسة إلكترونيات كلية ينبع الصناعية

اهلا بك اخى
شكرا جدا على شرحك استفدت كتير خصوصا فى موضوع اللوح
بس الان انا لاقيت شرح لعمل هذه الدائرة على بورد اسمه breadboard وهو ما يحتاج لحام فقط بالاسلاك فهل هذا افضل ؟؟
هذا رابط شرح الفيديو >
YouTube - DIY: How to build a laser diode driver
بس الفيديو فيه كمية تحذيرات كثيرة جدا وانا لسا مبتدأ
------------------
وعلى فكرة فائدة هذه الدائرة : انها بتتوسط ما بين عدسة الليزر diode وبين البطاريات فبتمنع اى فولت زيادة وبتحمى العدسة لاطول فترة
بالنسبة للحام فهل تقصد 40w و 60w
والمادة اللى بتسيج على اللحام هى القصدير زى دى صح ؟ >


وشكرا لك مرة اخرى

يب هي رصاص مش قصدير ..


بعدين البورد هذا بورد تدريبي .. يعني تختبر الدائرة و التوصيل قبل ما تلحم .. و هي للإختبارات فقط ..


و ما راح تحتاج أسلاك .. حط الـ Pins تبع الـ compontent فوق بعض بشكل عامودي و راح يتصلوا ببعض ..

المشاركة الأصلية كتبت بواسطة Yics.net

يب هي رصاص مش قصدير ..


بعدين البورد هذا بورد تدريبي .. يعني تختبر الدائرة و التوصيل قبل ما تلحم .. و هي للإختبارات فقط ..


و ما راح تحتاج أسلاك .. حط الـ Pins تبع الـ compontent فوق بعض بشكل عامودي و راح يتصلوا ببعض ..

شكرا لك
انا الان بجيب اللحام والرصاص
وال printed board صح كده ؟
=================
فى شى عجبنى بيتم تغميس ال pins فيه قبل ما يتلحموا وبيلصقهم ببعض فبيسهل عملية اللحام انا سمعت اسمه من فيديوا اعتقد > فولكس او شىء من هذا
وعلبته من علبة تلميع الاحذية

روح مول النخيلي للالكترونيات وفيه كل حاجة


و كمان فيه مهندسين بيساعدوك لو عاوز تعمل اي حاجة

اخوي Yics.net بما انك مهندس الكترونيات

هل فيه طريقه اقدر اتحكم بدائره كهربائيه بفتحها واغلاقها عن طريق الكمبيوتر

الهدف اني اسوي برنامج صغير عباره عن شكل زر اذا ضغطت عليه بالماوس تغلق الدائره الموصوله بالكمبيوتر ويرن الجرس مثلا

المشاركة الأصلية كتبت بواسطة ayklam

روح مول النخيلي للالكترونيات وفيه كل حاجة


و كمان فيه مهندسين بيساعدوك لو عاوز تعمل اي حاجة

المشكلة انه بعيد اوى عنى
انا فى 6 اكتوبر
تعرف مول غيره يكون اقرب ؟
